Артикул:
9900.016378
Характеристики
Количество видеокамер
—
2
Поворотно-наклонная видеокамера, наличие
—
Да
Передатчик местоположения видеокамеры, наличие
—
да
Счетчик метража, наличие
—
да
Разрешение видеокамеры, пикселей
—
460
Датчик уклона, наличие
—
Да
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Условия доставки
Условия доставки
Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
ОСОБЕННОСТИ РОБОТИЗИРОВАННОЙ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ HIGHLANDER:

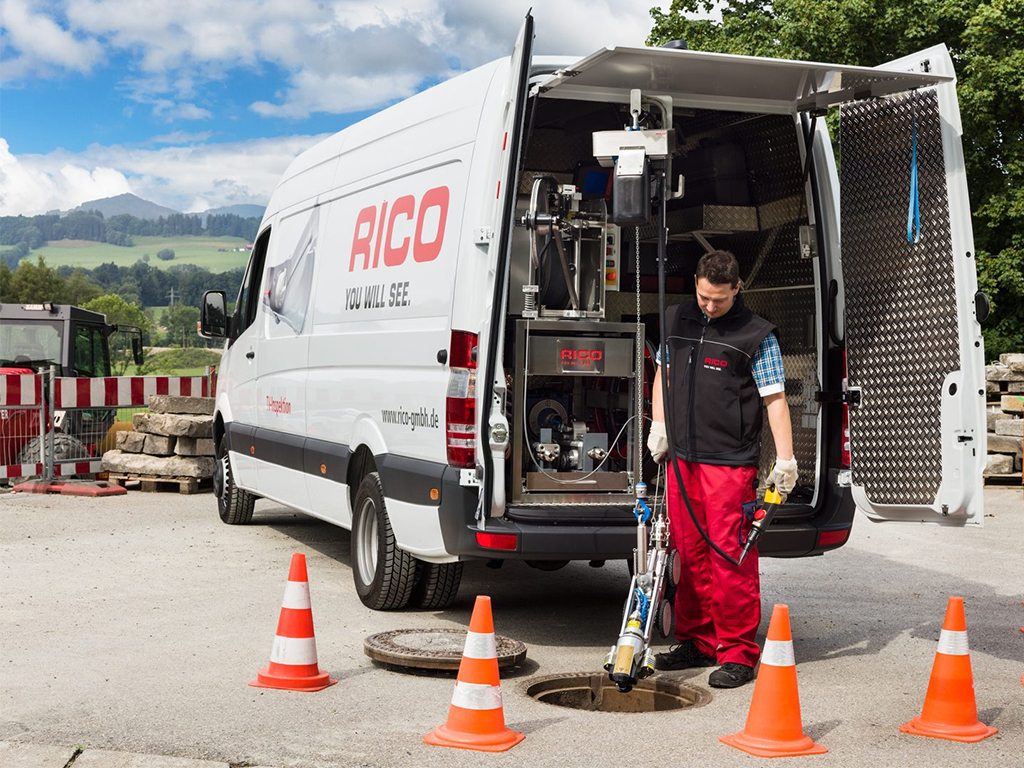

- Полностью укомплектованный (по индивидуальному выбору заказчика) автомобиль для телеинспекции трубопроводов диаметром от 100 до 2500 мм (и более) на длину до 500 м;
- Лаборатория базируется на современном шасси, выбранном заказчиком (рекомендуются ЦМФ на базе: FIAT Ducato / Mercedes-Benz Sprinter / Ford TRANSIT / ГАЗЕЛЬ и аналогичные);
- Внутренний объём АМ разделен на три области:
- Переоборудование автомобиля согласовывается с заказчиком и производится по согласованному ТЗ.
а) Водительский отсек;
б) Отсек оператора;
в) Задний отсек.
ОСОБЕННОСТИ МОНТАЖА РОБОТИЗИРОВАННОЙ ТЕЛЕИНСПЕКЦИОННОЙ СИСТЕМЫ HIGHLANDER В АВТОМОБИЛЬ:
- Водительский отсек: зона для водителя АМ и пассажиров.

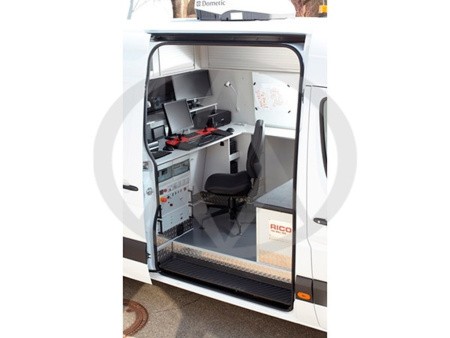

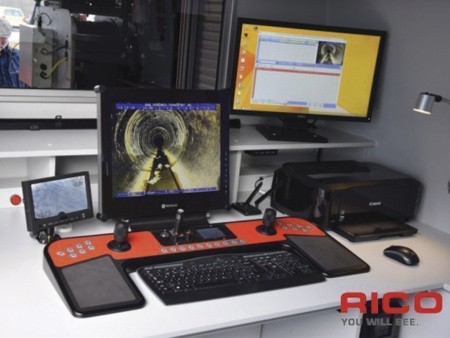

- Отсек оператора: в отсеке оператора оборудуется рабочее место оператора (позволяющее управлять всеми узлами и механизмами системы), которое представляет собой оборудованный полками и тумбой эргономичный стол, на котором расположены: пульт управления телеинспекционной установкой HIGHLANDER, монитор (один или более), персональный компьютер для записи и хранения видео с объектов исследования (на ПК может быть установлено доп. ПО для анализа и интерпретации полученных с объектов данных). Также в отсек могут быть установлены: аккум. батареи с инвертором (если не был выбран генератор), тумба и шкаф для одежды (если позволяет внутренний объем выбранного АМ). Между отсеком оператора и задним отсеком монтируется безопасное панорамное стекло, а также возможно оборудовать отсеки громкой связью для удобной коммуникации рабочего персонала лаборатории.
- Задний отсек: в заднем отсеке монтируется прочный металлический стеллаж для кабельного барабана. Стеллаж имеет выдвижные поддоны для хранения роботов и аксессуаров. Также в стеллаж устанавливается бак для воды с электрическим насосом и устройство для мойки, генератор (если не были выбраны аккум. батареи с инвертором), плавающий модуль (плот), отопительная система для отсека и отопительная система для видеокабеля (для работ при минусовых температурах). По желанию заказчика задний отсек оборудуется монитором для наблюдения за движением робота и дополнительным прожектором для освещения рабочей зоны.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

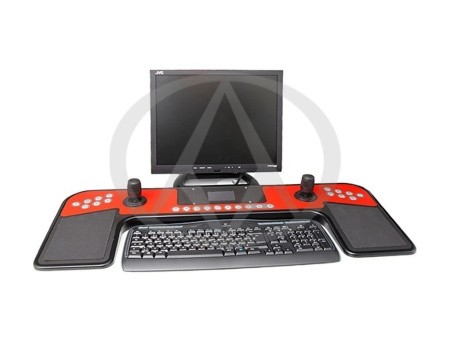

- Панель управления (снабженная двумя эргономичными джойстиками для управления передвижением робота и управления функциями видеокамеры, дополнительными клавишами для настройки работы системы и клавиатурой для текстовых сообщения с наложением на видео);
- Персональный компьютер (стационарный или ноутбук – по выбору заказчика) для записи и хранения видео с объектов исследований;
- ЖК монитор (один или более);
- Струйный принтер, цветной;
- Программное обеспечение для анализа и интерпретации полученных с объектов данных.
Пульт управления:

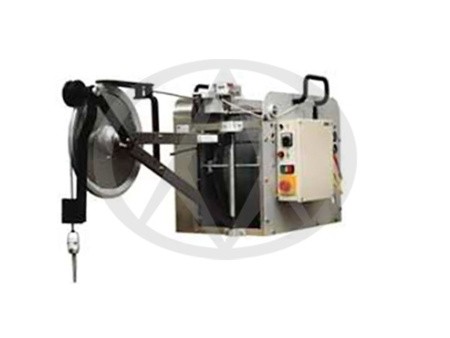

Кабельный барабан и видеокабель:
- Кабельный барабан MT 2002 со счетчиком длины размотанного кабеля;
- Синхронизация скорости смотки/размотки кабельного барабана с ходом робота;
- Канатная лебедка (для опускания робота в колодец/шахту);
- Ручное дистанционное управление для кабельного барабана;
- Видеокабель максимум 500 м, вместе с установленными MIL-штекерами;
- Тросы для компенсации нагрузки на разъем подсоединения видеокабеля к роботу.
Совместимость с роботами и видеокамерами:

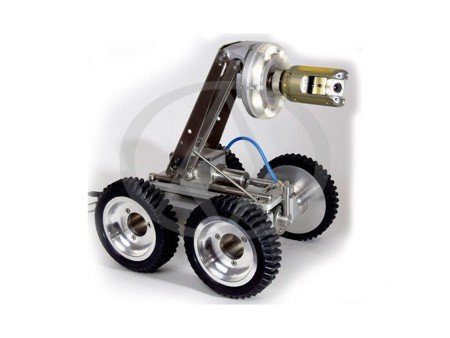

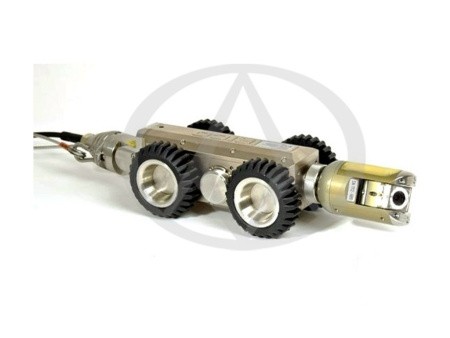

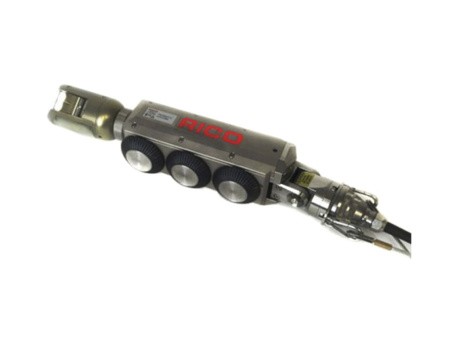

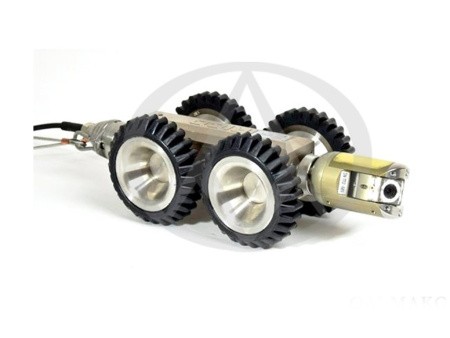

- Робот FW100CT.1 + видеокамера SR50;

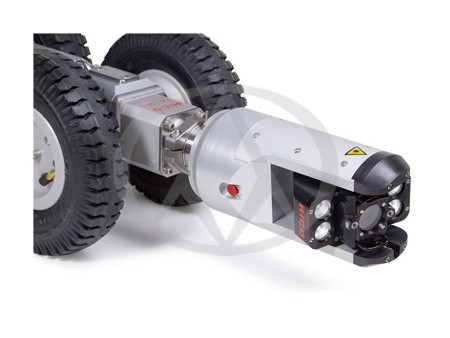

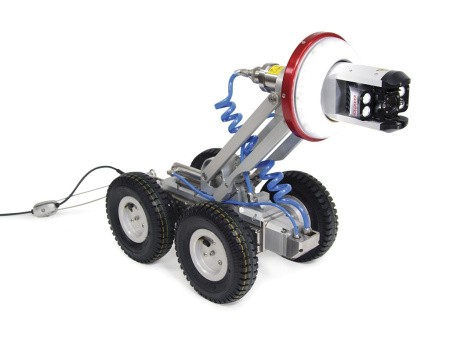

- Робот FW150S + видеокамеры SR50, SR100, SR100 RPP®;

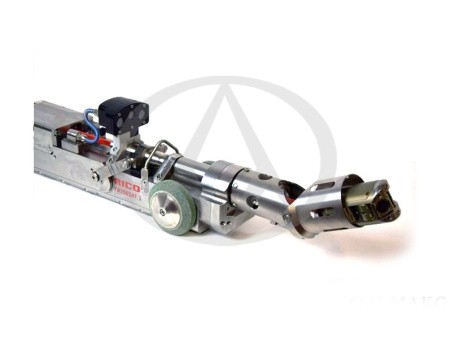

- Робот FW150SAT + видеокамера SR50, VERTICA 40, VERTICA 30;
Роботы оснащение:
- Встроенный датчик уклона с защитой от опрокидывания;
- Контроль температуры и давления внутри робота;
- Камера заднего вида;
- Класс защиты IP 68.
Видеокамеры оснащение:
- Функция поворот/вращение;
- Сапфировое стекло для защиты объектива;
- Мощное светодиодное освещение;
- Всегда правильное (неперевернутое) изображение с камеры благодаря датчику гравитации;
- Встроенный параллельный лазер для измерений;
- Встроенный датчик определения местоположения;
- Встроенный датчик давления;
- Класс защиты IP 68.
Прочее:

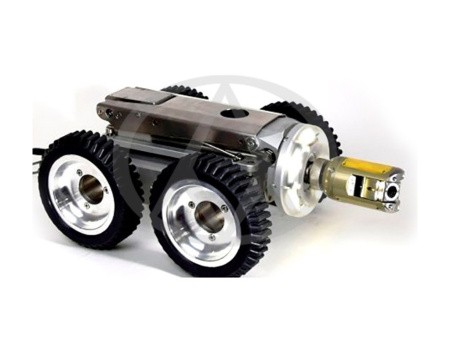

- Подъемное устройство (механическое / электрическое – в зависимости от модели робота);

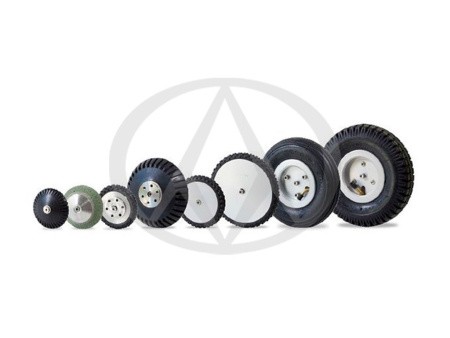

- Дополнительные колеса для разных диаметров трубопровода и для разных типов поверхностей;
- Дополнительное освещение с плавной регулировкой яркости.
Принадлежности
- Направляющие ролики для защиты видеокабеля от истирания о верхний и нижний края колодца;
- Возможность дооснащение спутниковой системой SАТ 150 для исследования отводных каналов;
- Плавающий модуль (плот) для обследования частично заполненных коллекторов.
ОЛЬМАКС - официальный представитель RICO обладает правами на продажу, обучение, сервисное обслуживание, ремонт оборудования и инструмента. Роботизированная телеинспекционная система HIGHLANDER можно купить в розницу или оптом с учетом доставки в Амурске
Телефоны для справок: +7 (4212) 78–82–31, 8 (800) 700–41–14
Телефоны для справок: +7 (4212) 78–82–31, 8 (800) 700–41–14
Скачать
Информационный проспект
2,5 мб
|
Количество видеокамер
|
2 |
|
Поворотно-наклонная видеокамера, наличие
|
Да |
|
Передатчик местоположения видеокамеры, наличие
|
да |
|
Счетчик метража, наличие
|
да |
|
Разрешение видеокамеры, пикселей
|
460 |
|
Датчик уклона, наличие
|
Да |
|
Измерение диаметра труб с помощью лазера, наличие
|
Да |
|
Взрывобезопасное исполнение Ex, наличие
|
опционально |
|
Возможность управления движением, наличие
|
Да |
|
Вес, кг
|
130 |
|
Варианты длин кабеля, м
|
500 |
|
Минимальный D обследуемого трубопровода, мм
|
100 |
|
Максимальный D обследуемого трубопровода, мм
|
3000 |
|
Диаметр видеокамеры, мм
|
59 и 110 |
|
Диаметр видеокабеля, мм
|
6 |
RICO – производитель мобильных роботизированных систем, предназначенных для обследования трубопроводов диаметром от 100 до 1400 мм.
Модульная конструкция позволяет использовать оборудование не только как мобильную систему, но также встраивать ее в ТВ–инспекционную автолабораторию.
Модульная конструкция позволяет использовать оборудование не только как мобильную систему, но также встраивать ее в ТВ–инспекционную автолабораторию.
